施工注意事項:
1、電視USB模塊可以選擇替換安裝于中央扶手箱內或扶手箱后的HDMI
2、安裝前車子熄火再施工,大插頭和小插頭插到位
3、遙控器切換到紅光控制原車屏,藍光控制電視盒
4、如遇遙控器無法控制電視盒,1、檢測USB模塊有沒有發光,如沒有燈光檢查插頭是否漏插或未插緊;2、檢測主機盒白色大插頭是否插到位;3、遙控器配件方法,切換到藍光狀態,將遙控器靠近USB模塊,常按“主頁鍵”鍵和“OK”鍵,遙控器燈光快閃后松開等燈熄滅就可以匹配好。
5、主界面的車模可以在“用戶設置”-車模選擇,里面進行設置。
]]>提示:如需原車?yán)劝l(fā)聲,在話筒切換到FM并和原車調至同一FM頻道后,需常按“下曲”鍵關閉揚聲器才能切換到原車揚聲器。
操作說明
一、按鍵
【音量鍵】
調節話簡聲音,向上增加,向下減小。
【混響鍵】
調節混響大小,向上增加,向下小。
【伴奏鍵】
調節伴奏大小,向上增加,向下減小。
【電源/聲效鍵】
單擊:單擊此鍵為切換聲效功能,聲效模式順序?yàn)椋蝴湴阅J剑瑢I(yè)模式,流行模式。
長按:長按2秒開/關機。
【上曲鍵/消原音】
單擊:在藍牙/FT卡/車載KTV模式下,單擊此鍵為上一曲。
長按:長按此鍵是消原音開/關功能,并且有相應提示音提示。
【下曲鍵/喇叭靜音】
單擊:在藍牙/TF卡/車載KTV模式下,單擊此鍵為下一曲功能。
長按:長按此鍵是喇叭靜單開/關功能,并且有相慶提示音提示。
【聲場+鍵】
單擊:單擊此鍵是聲場音量減小功能
【聲場-鍵】
單擊:單擊此鍵是聲場音量減小功能
【OK-鍵】
單擊:單擊此鍵為暫停/播放功能。
【車載 KTV /FM鍵】
單擊:開機默認為車載 KTV 模式,單擊為 FM 頻點切換功能,頻點切換順序分別為:87.5MHZ,88.5MHZ,89.5MHZ,90.5MHZ,退出發射。并且有相應的提示音提示.
(注:在手機模式時單擊是不能切換頻點的)
長按:長按為車載KTV和手機模式之音切換,并且有相應的提示音提示。
裝車注意事項:
1、電源線是從原車無線充插頭轉換取電,拆無線充及轉接頭如下圖(其他步驟與視頻一致)
2、先通電測試電視再進行裝車,將電視機放后排座椅上連接好電源線,將電視機打開(避免硬翹屏幕),開機后檢測下原車同屏功能是否正常后再進行裝車步驟。
3、吸頂電視與原車屏三屏同顯,是通過Typec信號線傳輸,在施工布線過程中注意規范,不要過度折彎或被螺絲壓破損;從地毯下面穿線需將副架座椅固定螺絲拆掉座椅往前抬,TYpec從副駕座椅下面地毯下面穿過(地毯出風口位置),把電源線和信號線走好,避免固定座椅螺絲時將線壓損傷。
4、固定轉換盒時要固定牢,L7車型固定轉換盒時應用扎帶穿過兩個螺絲孔固定在側面原車線束上,不能扎在Typec線上避免震動導致信號線接觸不良!!!

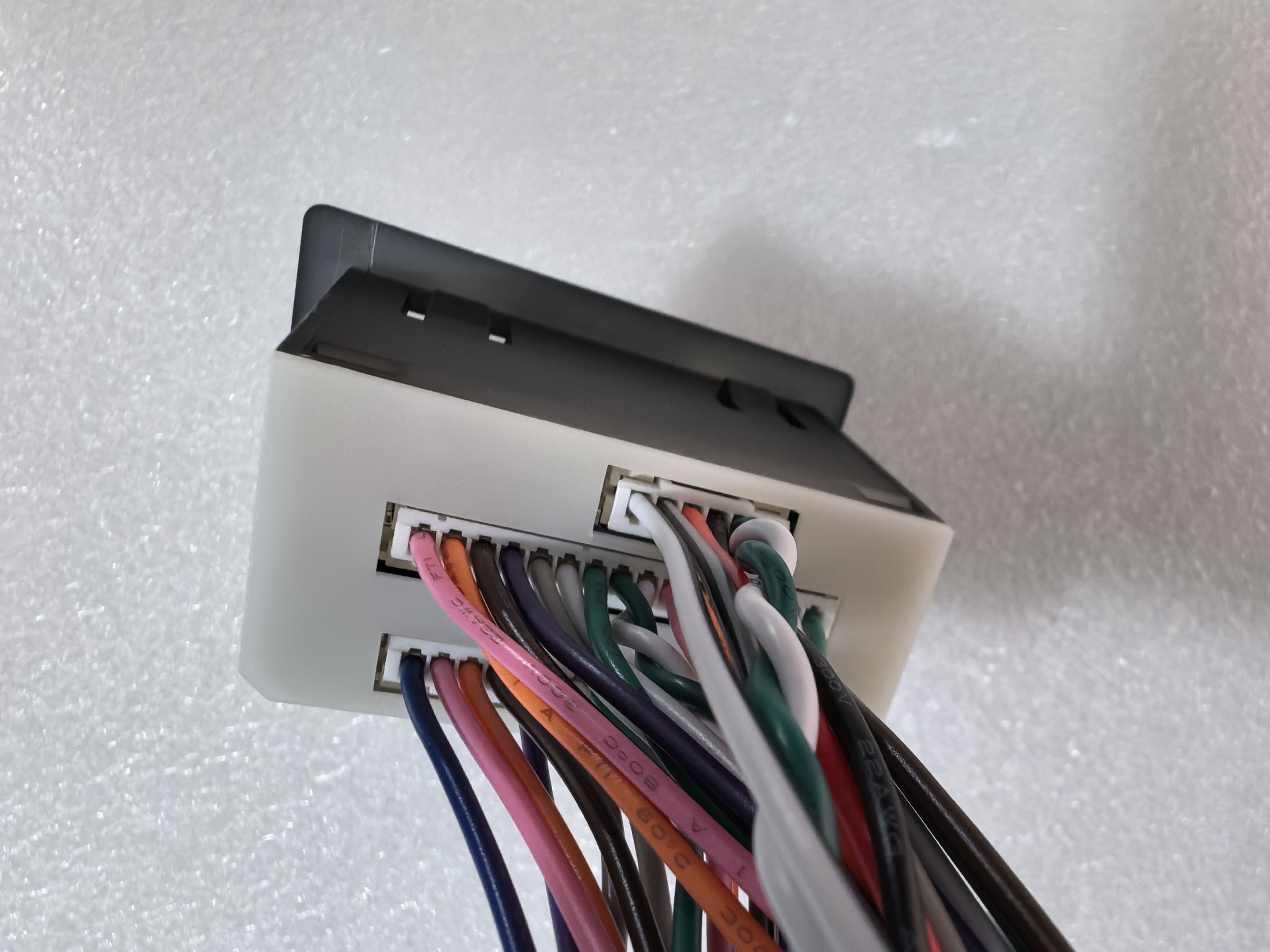

5、電視配備的轉接盒,出廠時已將線束插好,短線黑色插轉換盒,白色插原車,請不要插反,如下圖
備注:附件盒里的小鐵板是加固支架,把大支架固定在車頂上。
提示:緊固吸頂電視螺絲時對角安裝,手動上緊避免電批力度過大!
]]>安裝的檢測步驟:

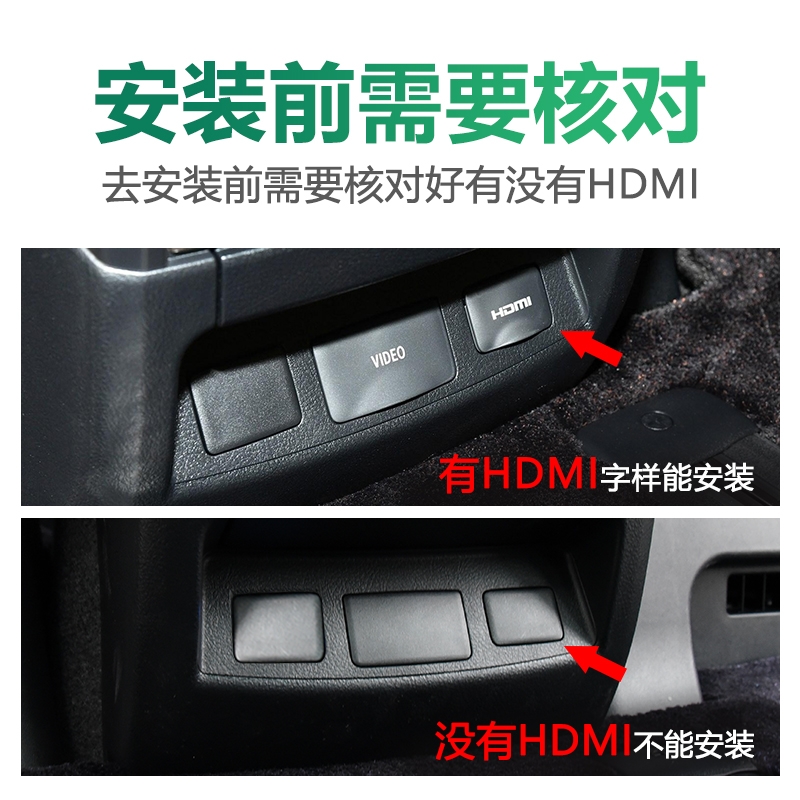

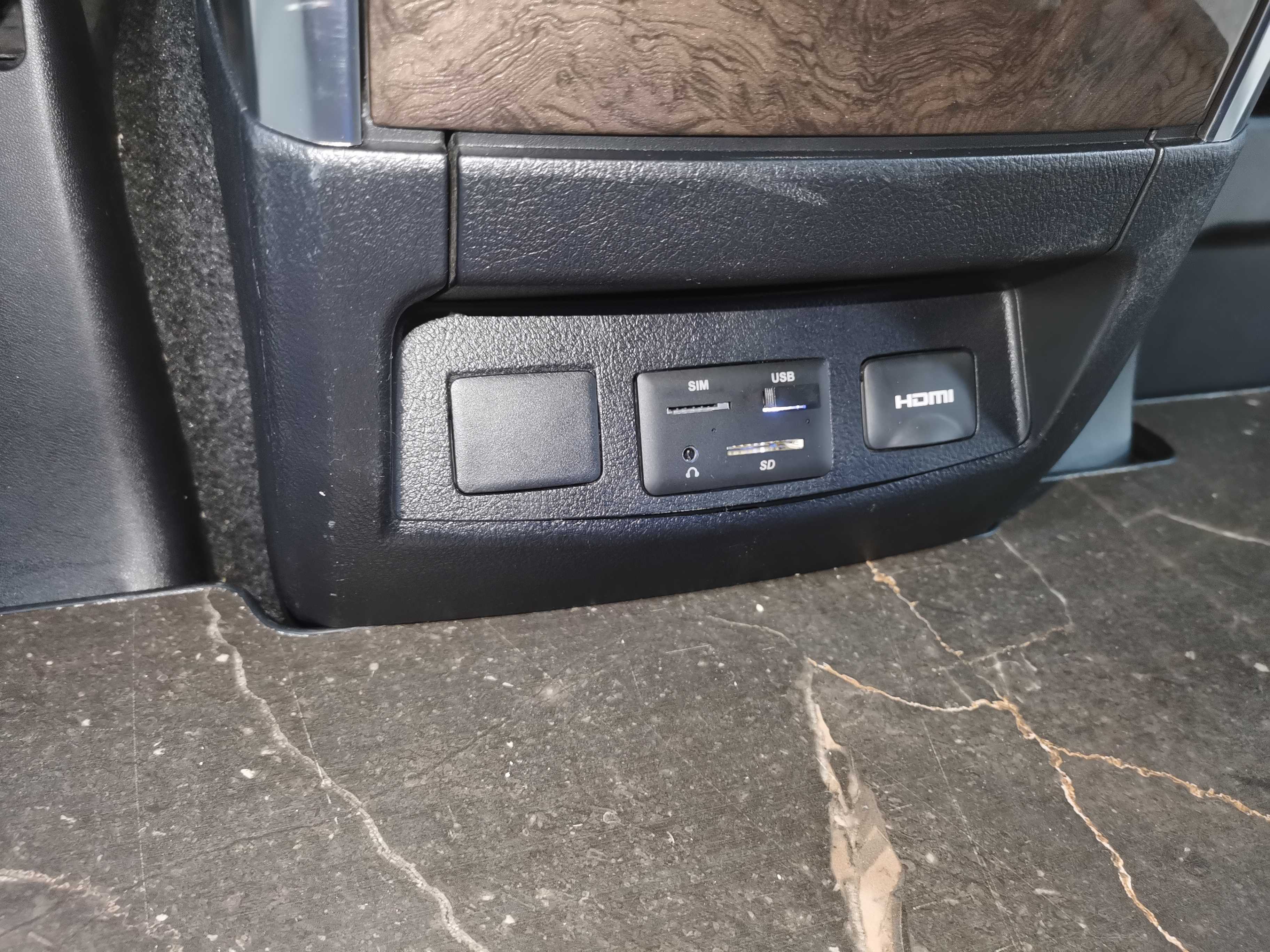

1、看原車扶手箱后面靠近地毯處有沒有HDMI接中,如果沒有此接中不能安裝
2、檢查電視模塊產品配件是否齊全
二、安裝步聚:

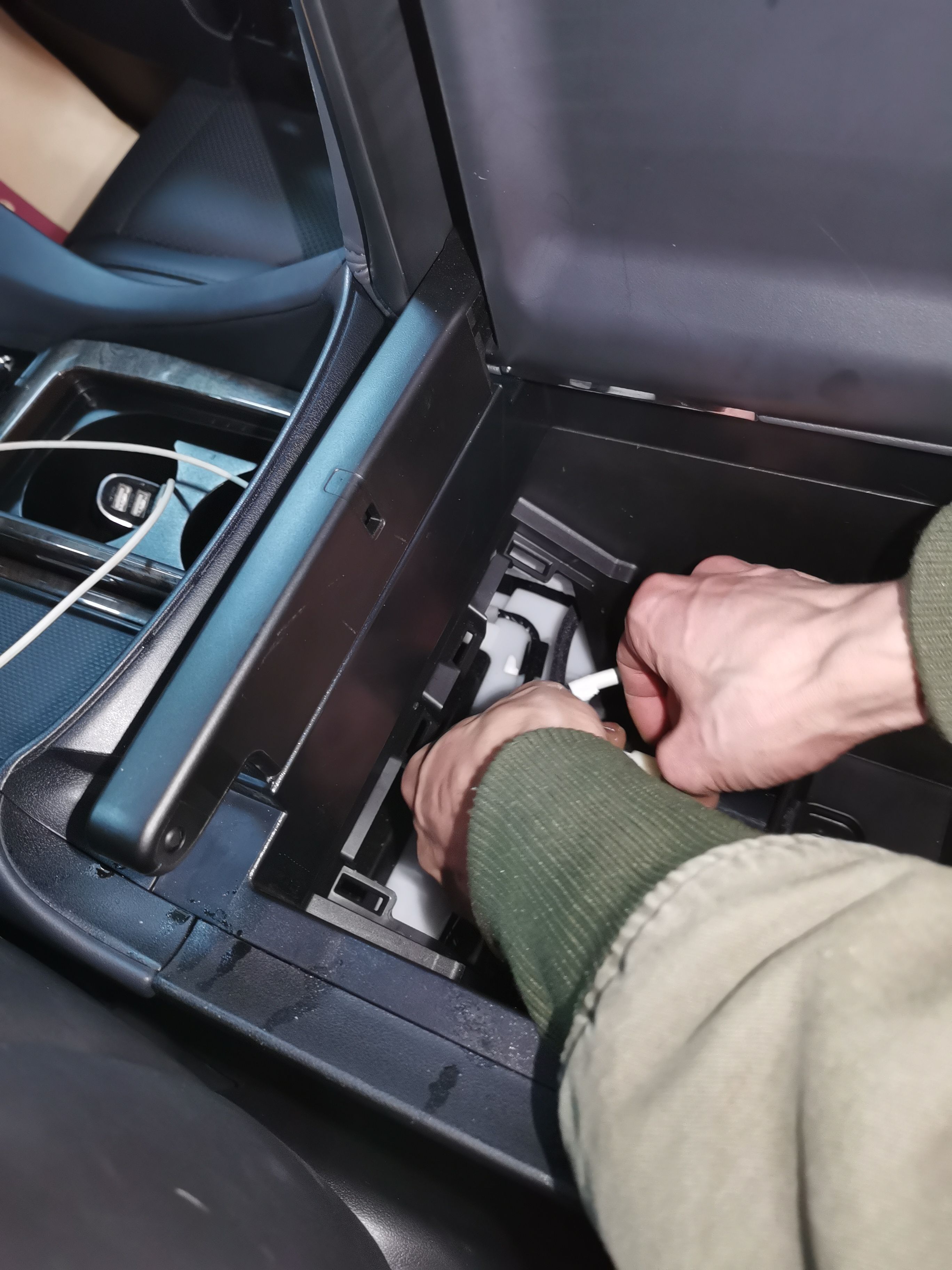

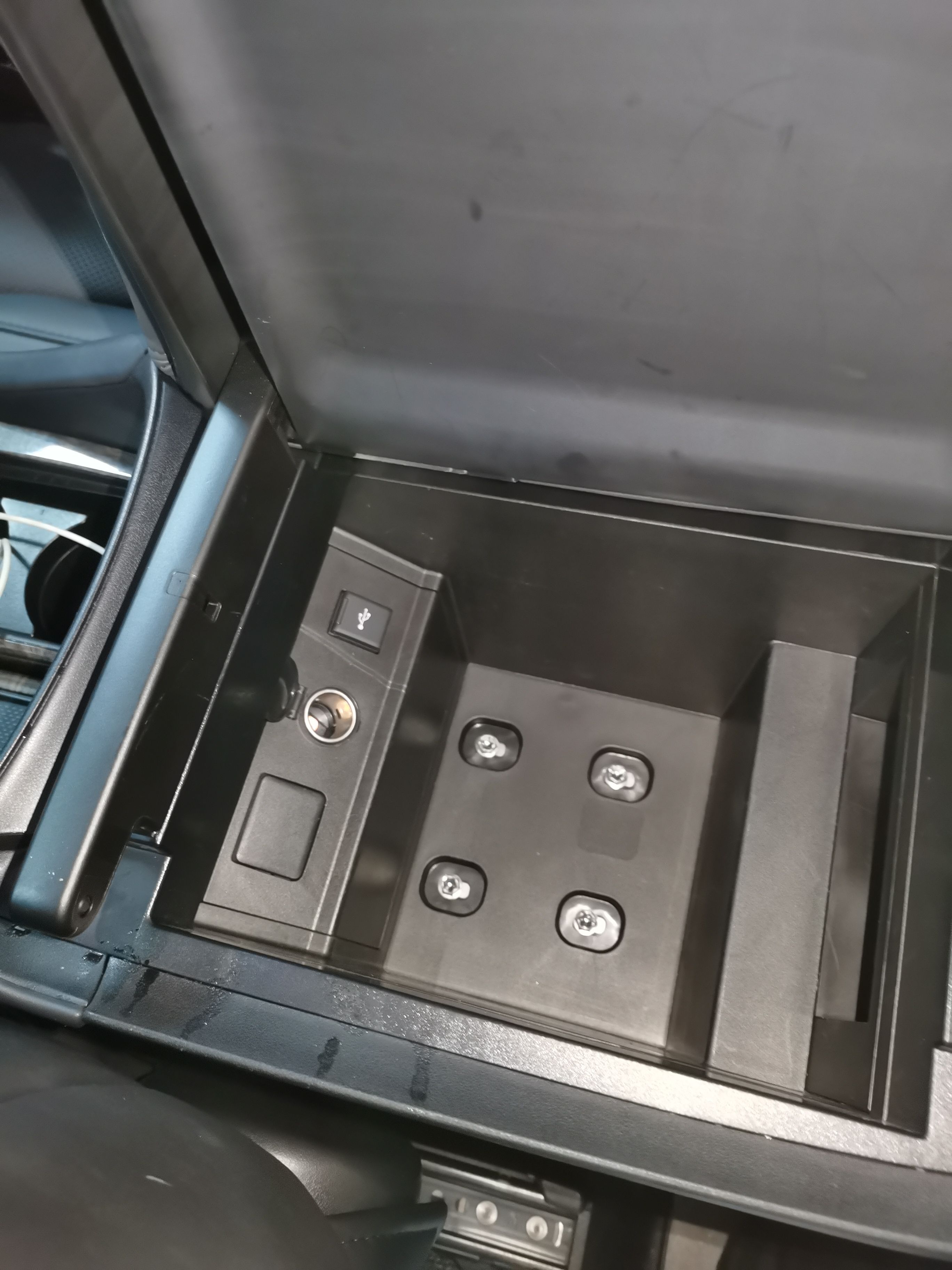

1、打開扶手箱,翹下點煙器底座面板,拔掉點煙器拖著與配的電源線進行轉接

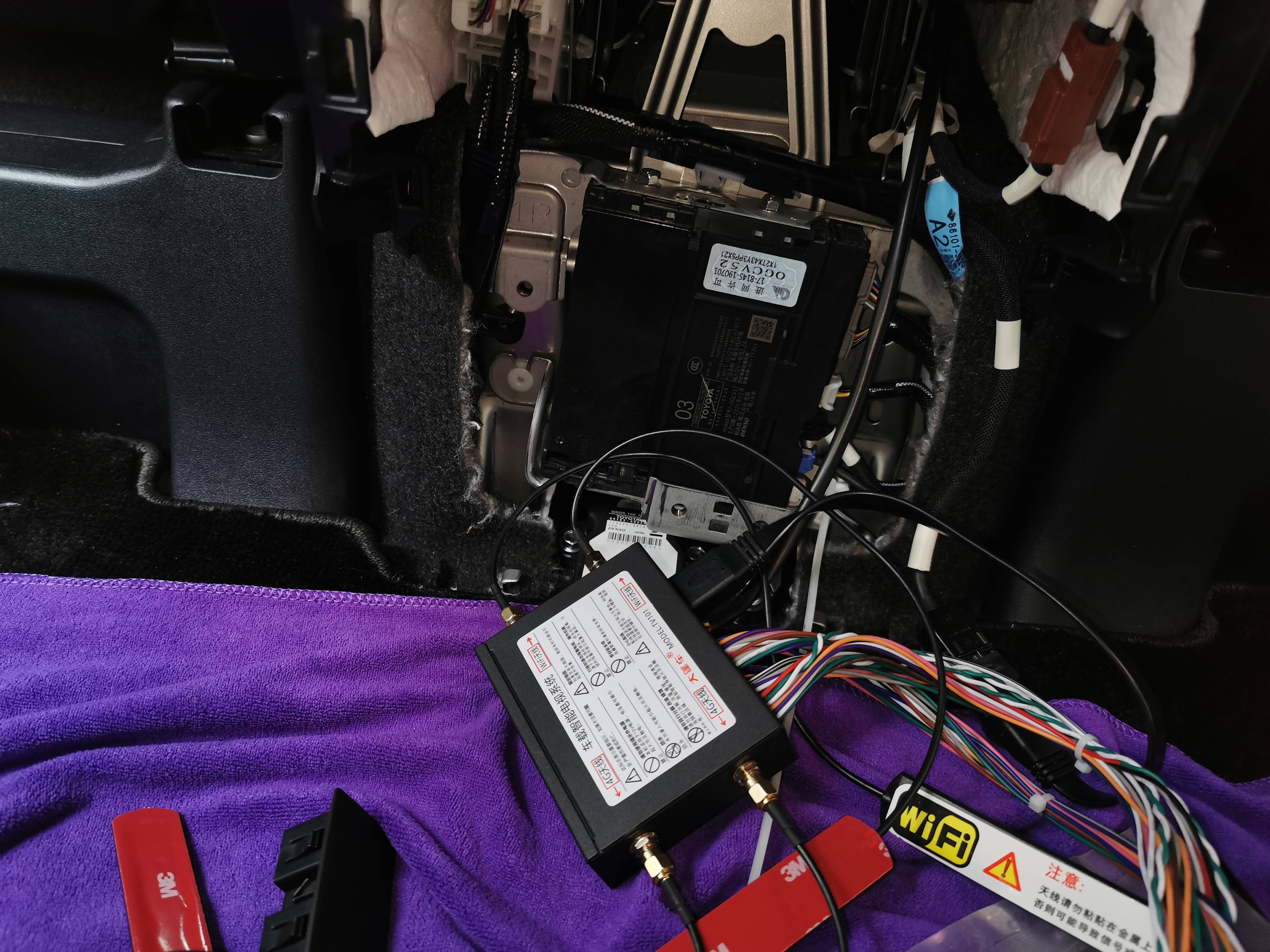

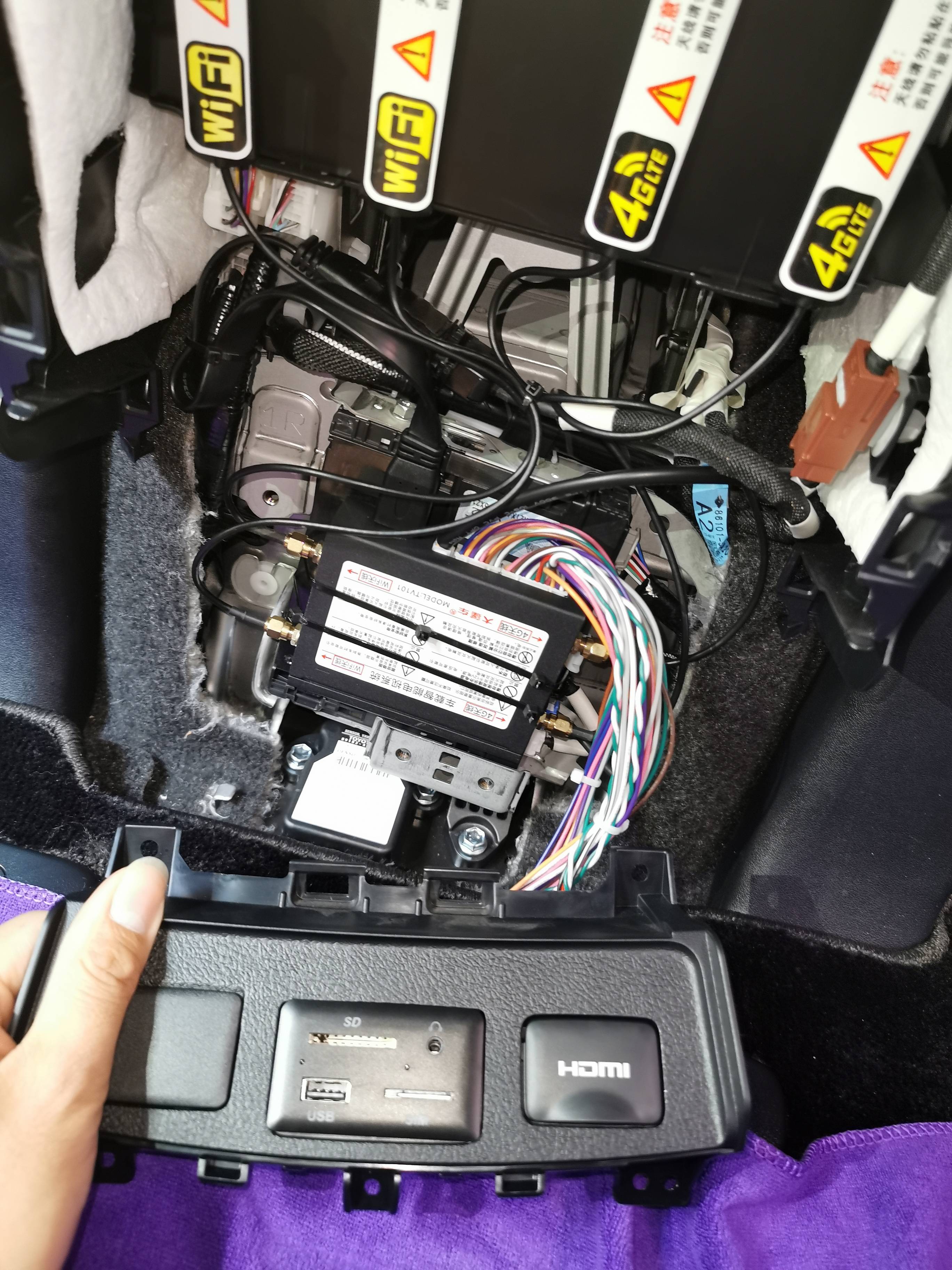

2、取下扶箱后面板,將HDMI線從面板上取下,連接電視模塊電源線、4G天線,WIFI天線,模塊連接線,HDMI線
3、啟動車輛,用原車吸頂遙控器打開屏幕,將信號輸入源調到“后座HDMI”,測試電視模塊功能是否正常。
注意:不要漏插或未插緊各種插頭,不通電或遙控器沒反應請檢查插頭
4、電視模塊功能正常后,包扎固定線束
5、復位扶手箱內點煙器面板和后面板
6、檢測功能,完成車內衛生。
]]>注意:轉接線上單獨一根線頭,請延長至保險絲盒取常電。
]]>一檢查
1、檢測原車配置是否適裝電視模塊
2、檢測產品配件是否齊全
本刷機軟件僅限用于德眾尚杰專用360攝像頭配件,專用前、后、左、右攝像頭模具刷機后可以實現免接接360,左右通用打孔攝像頭只能進行手動拼接。
]]>將電源線上標有氛圍燈TX和RX的預留線插下倒車影像的端子中
如圖:端子卡口朝上,第一排左一插:TX,左二插:RX
工廠設置密碼為:2691
設置軌跡盒選擇:士諾為氛圍燈
主機、氛圍燈都連接好后通電測試,點應用-氛圍燈
看是否可以觸屏控制氛圍燈的工作狀態
如以上驗證沒有問題,便可以裝車。
]]>威霆360設置參數,工廠設置密碼為:2691
倒車設置,如果選裝了倒車后視,就選擇:原車倒車
360倒車設置,如果選裝了360全景,倒車就選:內置360
攝像頭參數選擇:8307_225
轉向控制選擇:協議控制
車型協議選擇:威霆
